結構特點：

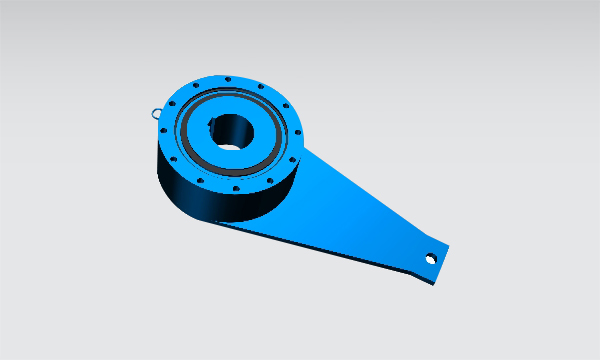

DNZ型楔塊逆止器，采用進口逆止環，逆止力矩大，逆止效果好。
保持架兩側的定位卡環，保證楔型塊在工作過程中定位準確；定位卡環兩側安裝有深溝球軸承，保證了內、外套的高同心度。因此，在運行過程中不會出現不均載荷及不均磨損，同時在安裝時不必進行任何調整，安裝簡便。
采用進口密封圈，可防止外部粉塵和水的進入，密封效果好，壽命長。
整體結構為對稱式，在安裝時可方便地更改逆止方向。
保護罩將轉動部件封閉，以免傷人。
安裝位置靈活多樣，可安裝于減速機的高速軸或低整軸，也可直接安裝于設備的傳動軸上。
技術參數：
|
型號 |
額定逆止力矩（N.m） |
孔徑范圍d（mm） |
|
DNZ15.5 |
1550 |
35-50 |
|
DNZ18.5 |
1850 |
45-60 |
|
DNZ27 |
2700 |
55-75 |
|
DNZ39 |
3900/p> |
60-95 |
|
DNZ122 |
12200 |
90-110 |
|
DNZ150 |
15000 |
100-130 |
|
DNZ255 |
25500 |
120-160 |
|
DNZ390 |
39000 |
160-200 |
|
DNZ445 |
44500 |
160-220 |
|
DNZ815 |
81500 |
180-250 |
|
DNZ1255 |
125500 |
200-270 |
注：具體技術參數來電咨詢0577-65205101。
使用與維護：
1、逆止器安裝孔的尺寸公差為H7，與安裝軸的配合應采用間隙配合，推薦軸公差為H6。如果需要改變逆止器安裝孔公差，在定貨時應提出。鍵槽尺寸及公差按GB/T1095-2003的D10制造。
2、逆止器安裝前必須檢查軸的轉動方向是否與逆止器圈內圈轉動方向一致。
3、安裝時只能對內圈施壓，若錘擊壓入時只能用軟錘或加墊，以免損傷內圈，不得錘擊外圈或其他部位，更嚴禁對內圈加熱。
4、逆止器與軸裝配時，只能使用平鍵，不允許使用楔鍵。
5、逆止器的逆止力臂下嵌固定在兩擋鐵之間，以提供所需的逆止扭矩。擋鐵與逆止力臂之間應留有3-5mm的間隙。力矩臂與底板間隙推薦為8-12mm。
6、為防止逆止器的軸向竄動，需安裝軸端擋板。
7、逆止器分為脂潤滑和稀油潤滑兩種。DNZ390及以下用2#鋰脂潤滑，充油量約為空間的1/5-1/3，DNZ445及以上采用68#抗磨液壓油潤滑，充油量約為空間的1/3-1/2。冬季請使用冬季專用潤滑油。
8、逆止器每使用半年進行例行檢查并補充潤滑油，使用一年更換全部潤滑油。
